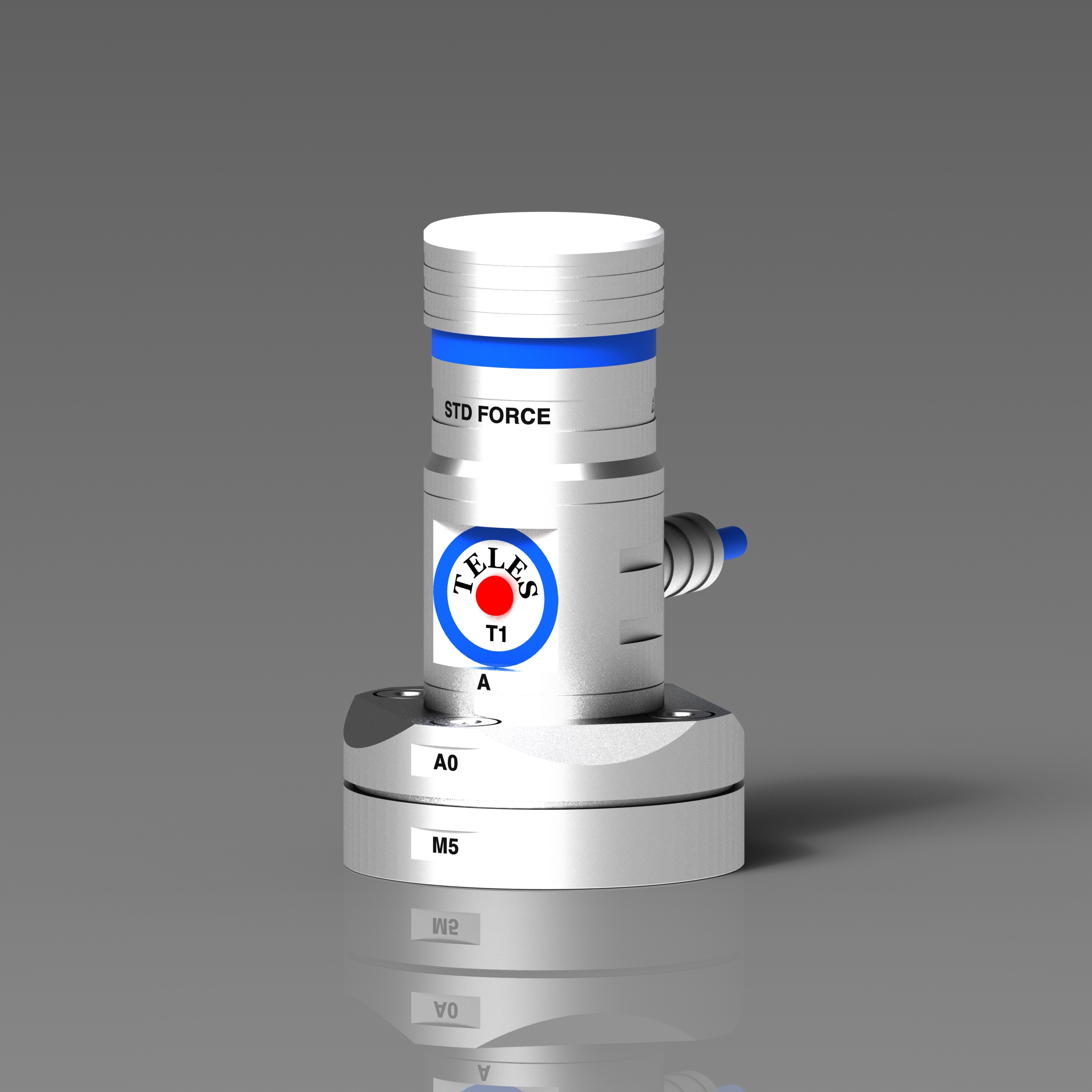

T1系列对刀器（Φ20）陶瓷测盘---主体材质（铝）

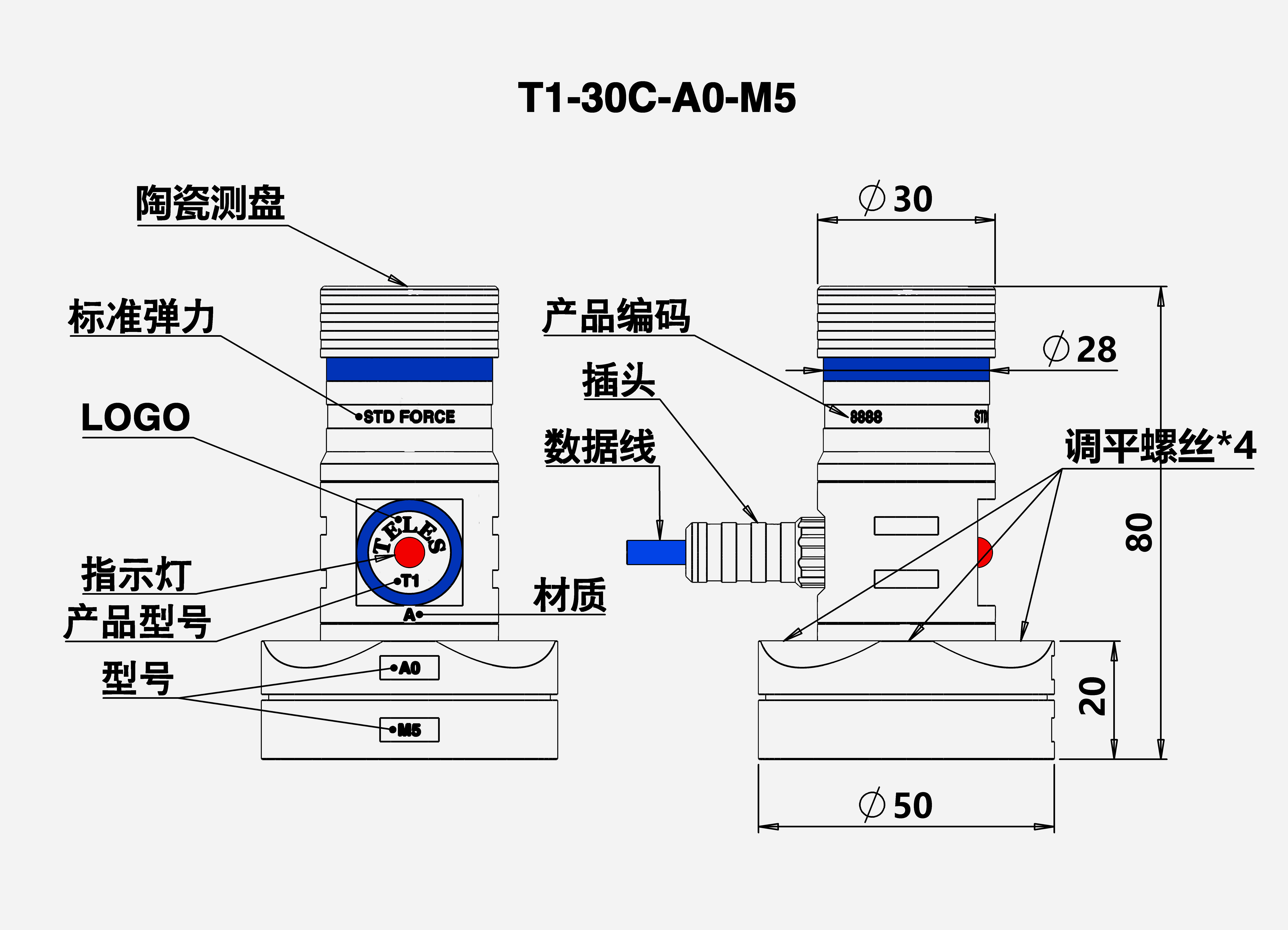

T1系列对刀器（Φ30）陶瓷测盘---主体材质（铝）

T2系列对刀器（Φ20）陶瓷测盘---主体材质（钢）

T2系列对刀器（Φ30）陶瓷测盘---主体材质（钢）

注意事项

机械方面：
将对刀仪直接安装在主轴和直角、平行度均有保证的工件台上时, 安装面要清理干净、并用T型块螺栓固定。
安装时，先将对刀仪底座用T型块螺栓安装固定在工作台面上， 然后再将对刀仪用六角螺丝固定在对刀仪底座上。

电气方面：
1） 接点额定DC+24V±10% 20mA （MAX）
2） 机器本体被接地时，连接时使用对刀仪安装在地线一侧。
3） 用于杂音、脉冲等诱导通电超过额定电流时，对刀仪的触点可能会受损、对刀仪头部的配线要避开动力源和噪声源。
4） 不要用力强拉电线。应在大约30N （3Kgf）以内。
5） 配线时，请小心伤及电线，避免影响防水性能。如有担心，请使用保护管。
6） 接线时注意上图为示意图，接电必须断电，实际接线因不同厂家系统个别接线应以实际为准，切勿随意接线，同时必须看机器电路图，确认无误后再接。

防范切削屑：
1）喷气管
将附着在接触面和刀具上的切削屑和冷却剂吹掉。吹不掉的、粘在接触部位上的油脂和异物要经常清扫。
空气管通路的内经应设在φ2以上。
2）清扫
附着在触头（超硬），用空气难以吹掉的切削屑和油污，请用酒精等清洁。
对刀注意：
1）安装时使刀尖正对着触头，直接向下按。
2）必须顾及对刀仪的行程。不可按压过力，可能会造成对刀仪和刀具损坏。
3）对准刀尖的速度与机械一侧的电气回应速度有关，所以设定时要注意不要超出规定的速度。为了确保对刀仪的精度，建议速度按以下数值设定：50-200mm/min重复精度0.002mm （机械的控制系统的应答速度在5msec以内时)，但是钻头直径在0.5mm以内时，请使用低速接触。

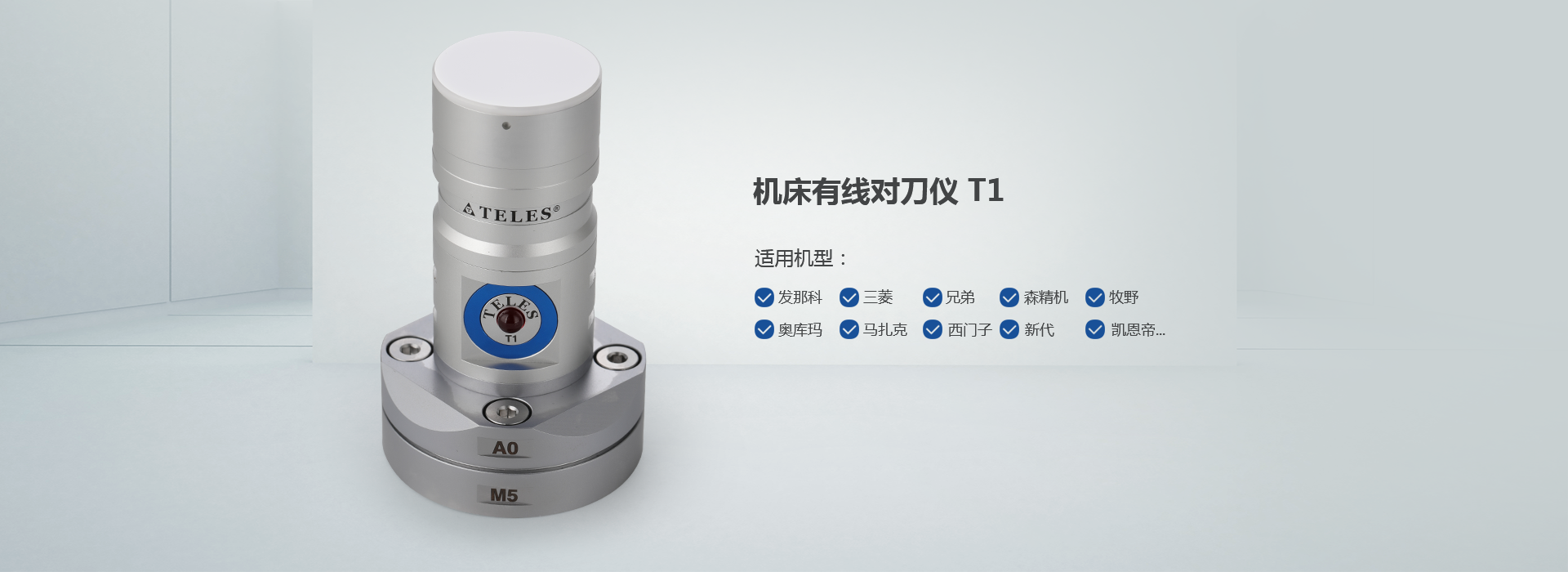

数控系统

● 发那科  ● 三菱  ● 兄弟  ● 森精机  ● 牧野  ● 奥库玛  ● 马扎克  ● 西门子  ● 新代  ● 凯恩帝...

a) 定期清理测针周围凝固的切削液和油渍；
b) 定期检查对刀盘平面度<=0.005MM；
c) 定期检查对刀误差，如果对刀异常则及时停止检测；

保修说明

探头产品的保修期为一年，对于保修期内的产品，本公司可为用户提供免费保修服务。若用户的产品处于下列情况中，本公司将无法提供免费保修服务。

a) 产品超出保修期；
b) 产品受到人为损坏；
c) 机床事故导致产品顺损坏；
d) 若购买合同中有新增条例，且于本方法有冲突，则保修方法以购买合同为准。

返修说明

返修服务由售后工程师直接进行服务，请联系负责该产品的售后工程师，在售后工程师的指导下及时完成售后返修工作。
