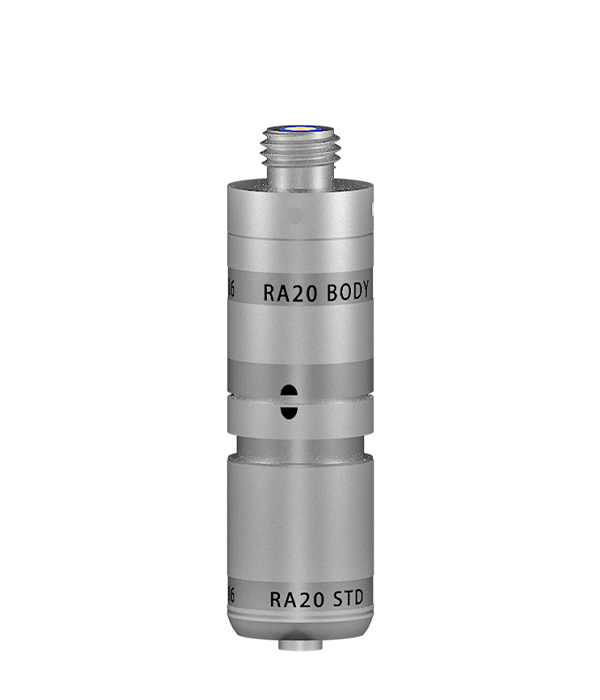

触发测头 R20

R20触发式测头是一种5维或者6维的接触式触发测头,包括上下两部分:主体,吸盘。


方便人工/自动更换探针,并且无需重复标定,极大节省测量时间。


分为:标准测力,中测力,高测力,6维,加长等吸盘类型,以满足各类不同的测量需求。

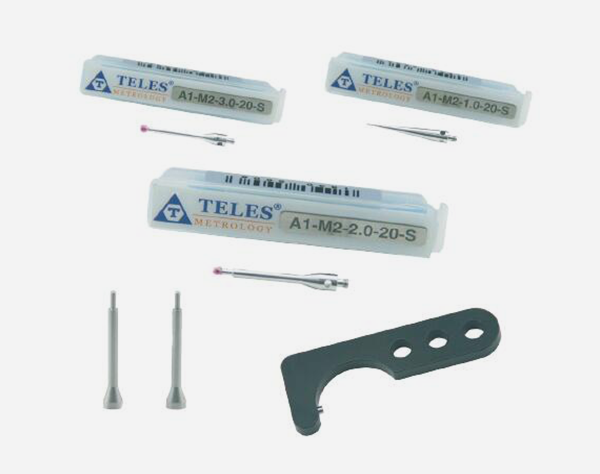

同时具有防磁设计,可配合更换架使用。支持M2螺纹系列测针。


与塔雷斯AT10,MT10,FT10雷尼绍PH10,MH20IPH6,TESA等测座可互换使用。

产品优势

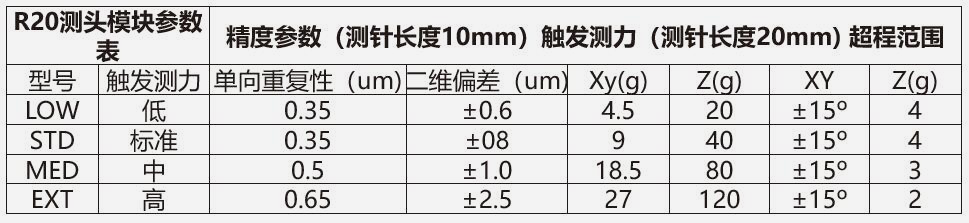

技术参数

R20

测头螺纹

M8*1.25  X5mm

测针螺纹

M2*0.40  X2mm

测头外径

13.2mm

测头长度

42mm

测头重量

28g

触发方向

5方向(±X±Y+Z)

6方向(±X,±Y, ±Z)

模块吸合力

1000g

模块更换寿命

30000次

触发寿命

≥1百万次

密封等级

IP67

防止磁场干扰

R20-BODY螺纹规格

M8

吸盘测针螺纹规格

M2

兼容性

AT10/MT10/FT10/MH8/PH6/PH1/PH10

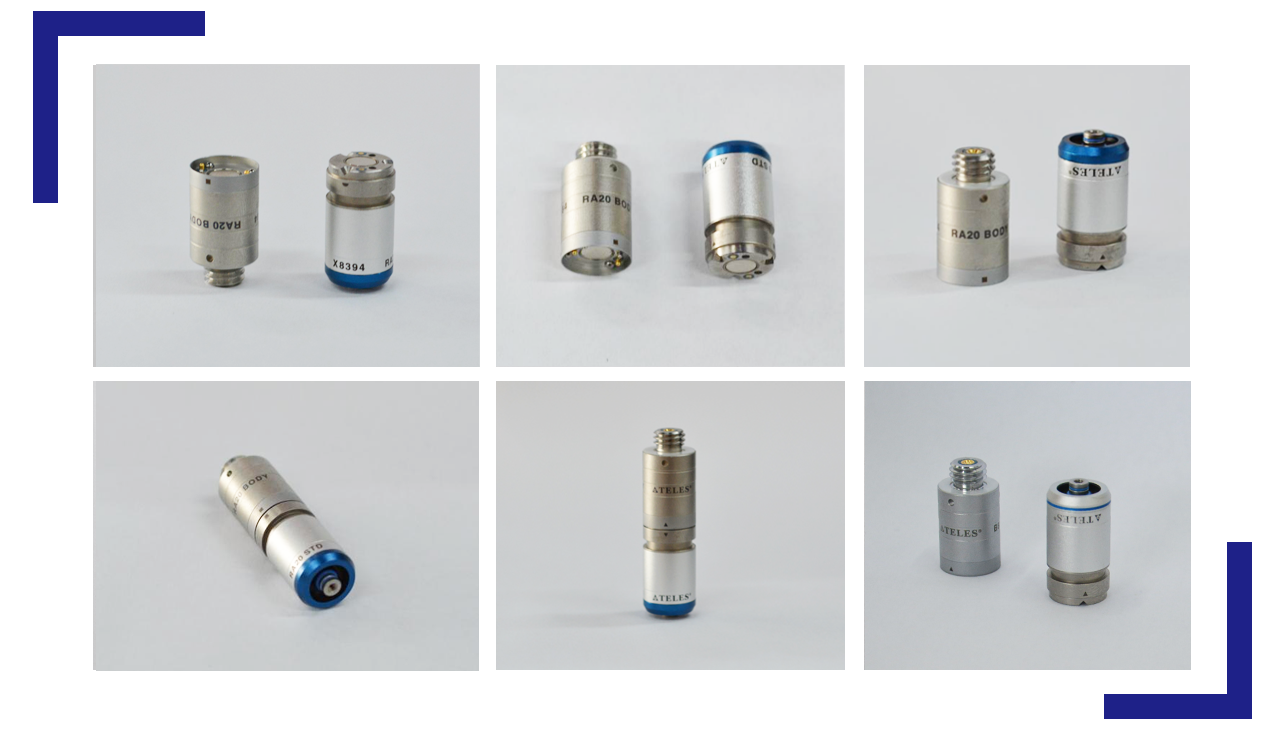

细节展示
