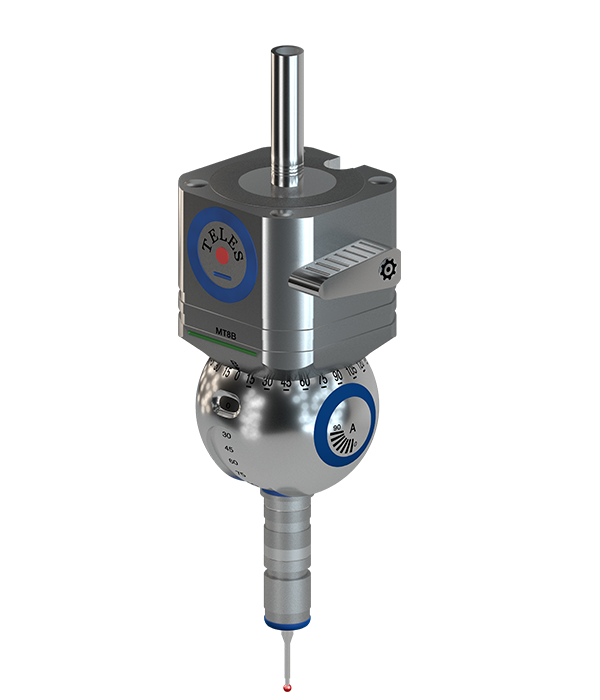

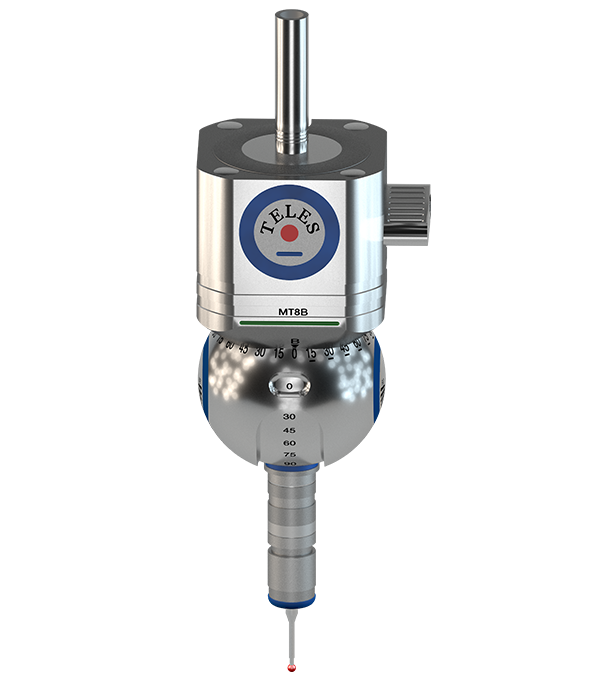

手动旋转测头座:MT8
● 测座型号: MT8
● 可配测头: TP20-LF/SF/MF/EF
.
R20-LF/SF/MF/EF
P20-LF/SF/MF/EF
● 可配测头加长杆 C1-50/A
C1-50/100/ CF
产品说明
MT8分度式手动旋转测座配合塔雷斯触发式测头构成半自动测量系统，具有单点触发测量方式。
纵向旋转角度A：0°～105°；水平向旋转角度B： ,旋转分度 15.0°可实现312个重复定位位置。
保证了高度的灵活性。紧凑的外形设计，提供了更大的测量空间。
清晰的读数刻度可方便快速的定位到指定位置。
锁定和解锁功能提供了高精度的定位功能，并消除不必要的机械磨损。
MT8手动旋转测头座兼容塔雷斯M8触发式测头，可配合M2螺纹系列测针。与雷尼绍MH20I测座可互换使用。
产品优势
|
技术参数 |
MT8 |
|
单点重复精度 |
≤1.5μm |
|
测座与测量机连接方式 |
φ12固定柄与三坐标测量机连接 |
|
测座与测头连接方式 |
M8螺纹连接 |
|
测头状态显示 |
1个LED指示灯 |
|
电缆接头 |
6针DIN插座 |
|
A轴参数 |
±105°，以15°为分度，共13个位置 |
|
B轴参数 |
±180°，以15°为分度，共24个位置 |
|
最大负载 |
300mm测头加长杆 |
|
重量（不含连接柄） |
350g |
|
轴锁定方式 |
单锁定杆 |
|
操作温度范围 |
15°C至40°C |
|
储存温度范围 |
﹣10°C至﹢70°C |
|
使用测针接口 |
M2螺纹 |
