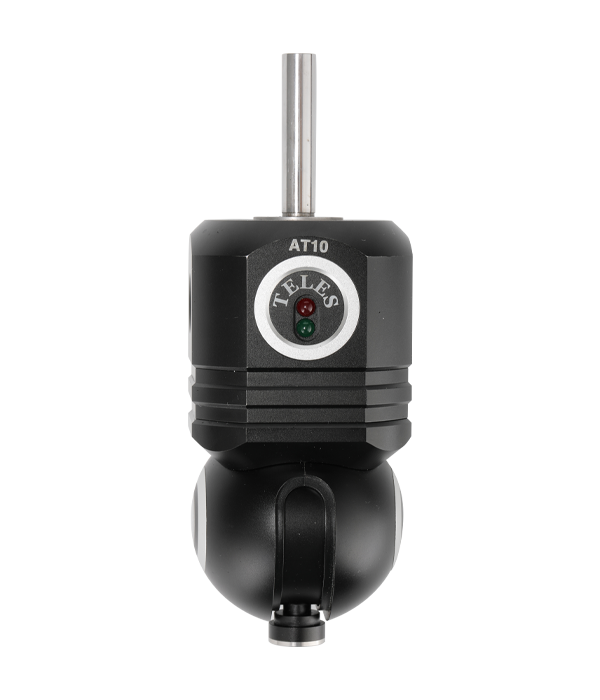

自动旋转测头坐:AT10
●
测座型号: AT10
可配测头: TP20-LF/SF/MF/EF
R20-LF/SF/MF/EF
P20-LF/SF/MF/EF
● 可配测头加长杆 C1-50/100/A .
产品优势
AT10分度式自动旋转测座配合塔雷斯触发式测头构成自动测量系统，具有单点触发测量方式。
AT10分度式自动旋转测座通过AT10-C控制盒连接到测量机测量软件来控制运动旋转测量。
纵向旋转角度A：0°～105°；水平向旋转角度B： ,旋转分度 7.5°，可实现 720 个重复定位位置。
AT10测座具备高速旋转能力，旋转90°仅需2秒，重复精度小于0.5 um。

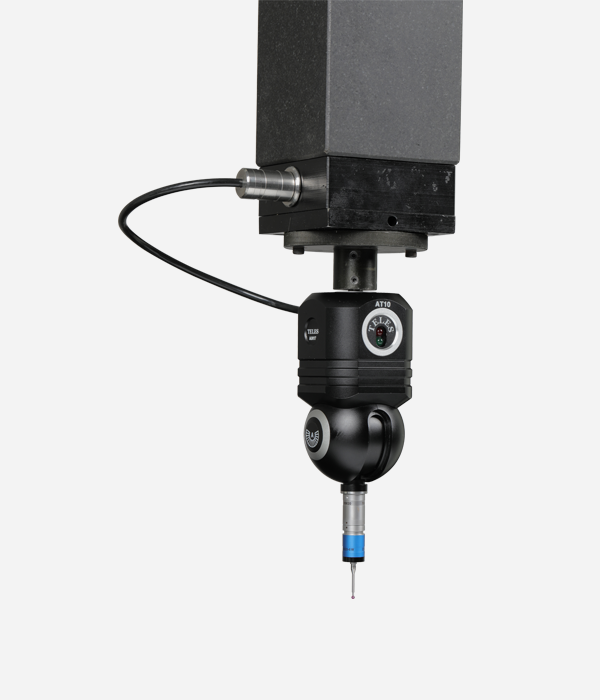

与塔雷斯M8触发式测头模块装在测头座上，可配合M2螺纹系列测针。与雷尼绍PH10测座可互换使用。
产品优势
|
技术参数 |
AT10 |
|
位置重复精度 |
≤0.5μm |
|
测头状态显示 |
1个LED指示灯 |
|
电缆接头 |
16针芯插座 |
|
循环时间 |
2.0秒 |
|
旋转角度范围：A轴 |
±105°，以7.5°为分度 |
|
旋转角度范围：B轴 |
±180°，以7.5°为分度 |
|
位置总数 |
720 |
|
最大输出扭矩 |
0.65Nm |
|
加长杆最大长度 |
300mm |
|
测座与测量机连接方式 |
φ12固定柄与三坐标测量机连接 |
|
重量（不含连接柄） |
730g |
|
操作温度范围 |
15°C至40°C |
|
测头安装配置 |
M8螺纹连接 |
|
测座控制器 |
AT10-C |

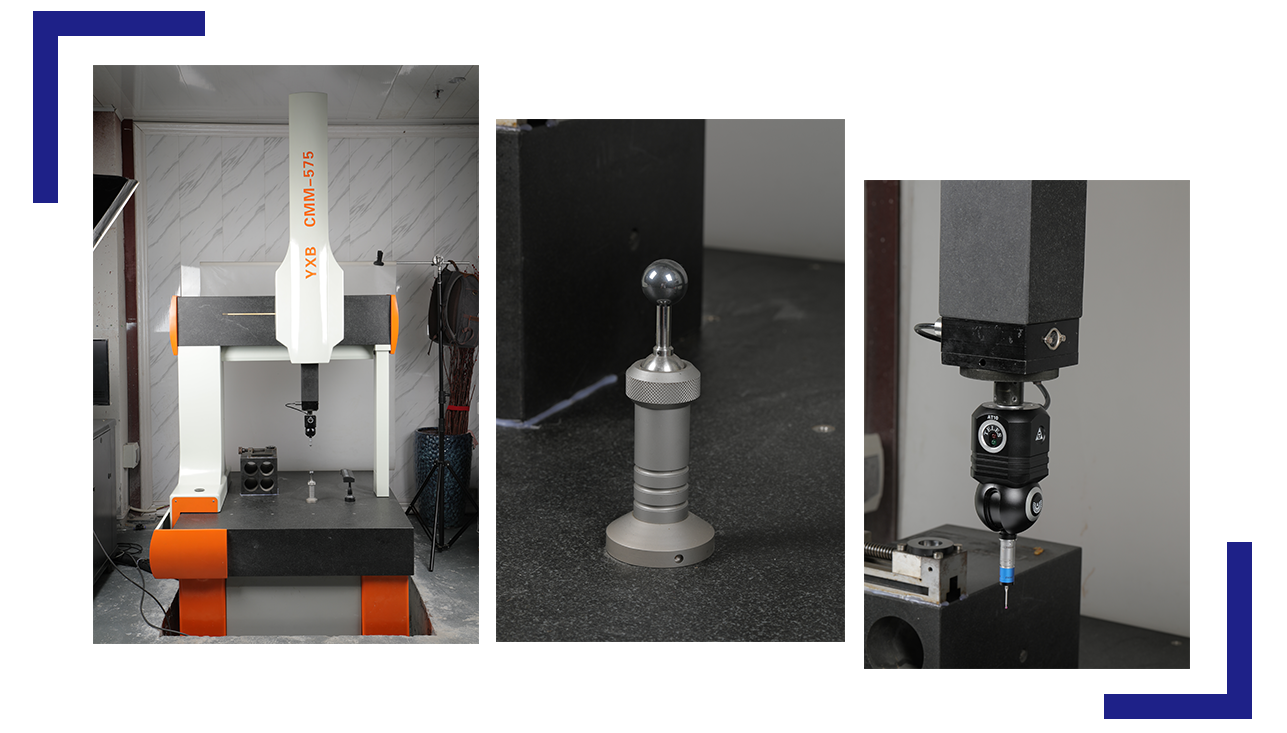

客户现场
